JZC - zářič pro parabolické antény 5 GHz

Parametry - JZC - zářič pro parabolické antény 5 GHz

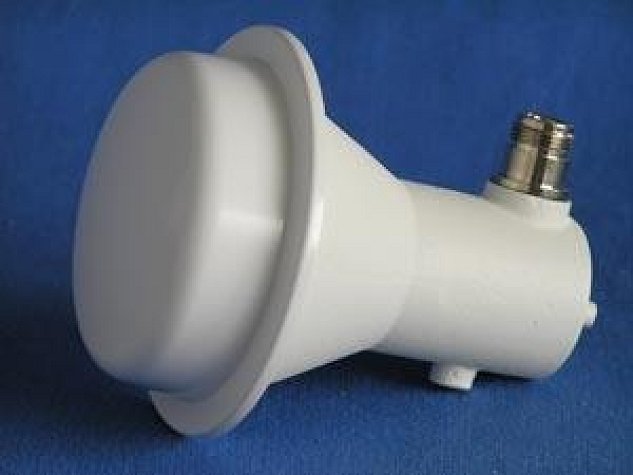

Technická specifikace Zářič je určen pro ty, kteří si chtějí postavit svou parabolickou anténu pro pásmo 5 GHz. Bez drahého přístrojového vybavení není možné správně vyrobit a nastavit (zejména PSV) anténu pro toto pásmo. S naším zářičem máte možnost si takovou anténu sestavit. Kompenzační šrouby na plášti jsou nastaveny a zajištěny z výroby (nikdy je nepovolujte!) Také nepovolujte konektor, porušili byste antikorozní ochranu závitu! Průměr válcové části 40 mm odpovídá rozměrům běžných držáků satelitních konvertorů, proto je uchycení jednoduché. Můžete použít off-setové i středové paraboly. Ale některé paraboly, zejména off-setové je obtížné sklopit pro vodorovný příjem. Zisk celku s parabolou závisí na několika parametrech, proto je možné jej bez měření pouze odhadnout. U každého kusu je při výrobě měřeno PSV. Níže uvedená tabulka je tedy pouze informativní a skutečný zisk se může lišit. Technické parametry: Kmitočtové pásmo 5,15 - 5,85 GHz Zisk 11 dBi PSV 5,15 - 5,2 GHz PSV 5,2 - 5,85 GHz ? 1,8 ? 1,5 Polarizace horizontální nebo vertikální dle polohy Konektor N - Female Rozměry (bez konektoru) 124 x 124 x 25 mm Tělo zářiče odlitek ze slitiny kovů Povrchová úprava vypalovací barva Kryt UV stabilizovaný ABS Konektor zlacený kontakt, dielektrikum PTFE (Teflon®) Odhad zisku dle o paraboly: o 30 cm 23 dBi o 40 cm 25 dBi o 60 cm 27 dBi o 70 cm 29 dBi o 90 cm 32 dBi o 120 cm 35 dBi o 150 cm 37 dBi Zářič je vnitřně ošetřen vysokofrekvenční technologií "Hydrophobic coating", která zvyšuje odolnost proti vlhkosti. Při montáži dodržujte správnou polohu zářiče, aby mohl odtékat kondenzát (sražená vzdušná vlhkost), stáhněte si montážní schéma naší parabolické antény JPRC-28. Pokud použijete středovou parabolu, musíte vyvrtat dírku (o cca 2mm) do plastového krytu na jeho spodní straně (podle zvolené polarizace viz obr. v kartě Download). JZC vrtání dirky při montáži na středovou parabolu
