Univerzální rozvaděč pro datové a telekomunikační účely
Vlastnosti
*
Typ:19" stojanový rozvaděč s krytím IP20
*
Konstrukce:Svařovaný skelet z ocelového plechu, odnímatelné krycí panely
*
Dveře:Jednokřídlé prosklené s tvrzeným bezpečnostním sklem 4 mm
*
Nosnost:Maximální doporučené statické zatížení 800 kg
*
Vertikální lišty:4 posuvné lišty (6 u rozvaděčů hlubších než 800 mm)
*
Krytí:IP20
*
Barva:šedá RAL7035
*
Další vlastnosti:Kabelové vstupy s vylamovacími záslepkami (horní i dolní část), rám a kryty pospojené pomocí propojovacích kabelů, minimální tloušťka povrchové úpravy 65 µm, šroub M8 pro připojení pospojení

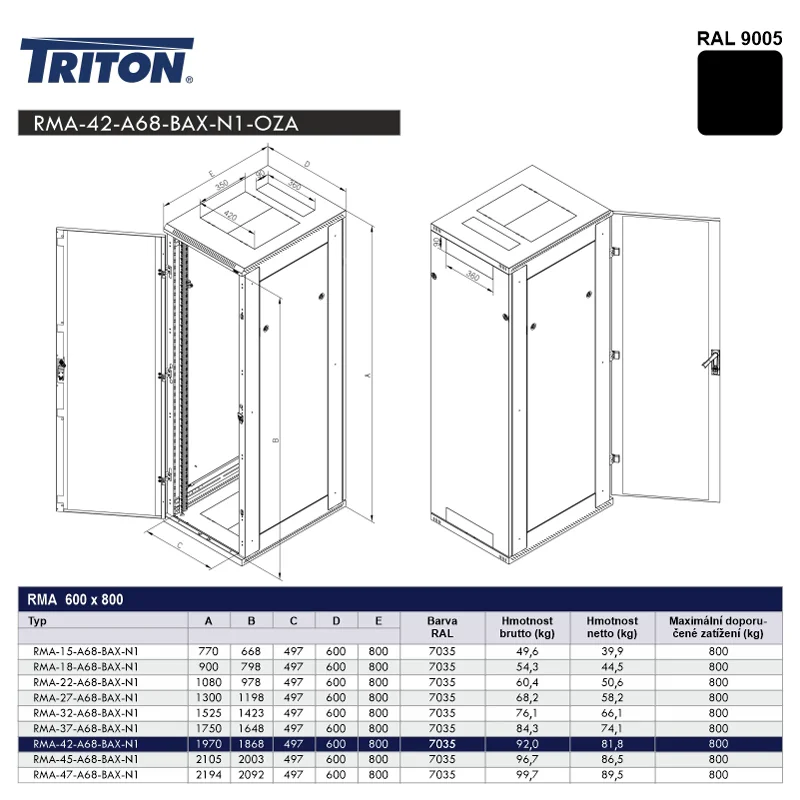

Rozměry
*
Výška (A):1970 mm
*
Světlá výška vstupu (B):1868 mm
*
Světlá šířka vstupu (C):497 mm
*
Šířka (D):600 mm
*
Hloubka (E):800 mm
Hmotnost a zatížení
*
Váha NETTO:81,8 kg
*
Váha BRUTTO:92,0 kg
*
Maximální zatížení:800 kg
Materiál
*
Skříň:Ocelový plech
*
Dveře:Tvrzené bezpečnostní sklo, tl. 4 mm
Příbaly
- Klíč – přední dveře 2×
- Klíč – odnímatelné kryty 2×
- Plastová podložka 16×
- Plovoucí matice M6 16×
- Šroub M6×16 8×
- Protiprachová záslepka 1×
- Lemová hrana 1 m
- Rektifikační šroub/noha pro rozvaděč 4×
- Matice M10 4×
Montáž
- Zátěž je nutné rovnoměrně rozložit mezi přední a zadní vertikální lišty
- Rozvaděč musí být umístěn na rovné podlaze, nerovnosti lze vyrovnat nivelačními nožičkami
- Kabelové vstupy lze utěsnit proti prachu pomocí záslepky s kartáčem a lemové hrany (součást příbalu)
