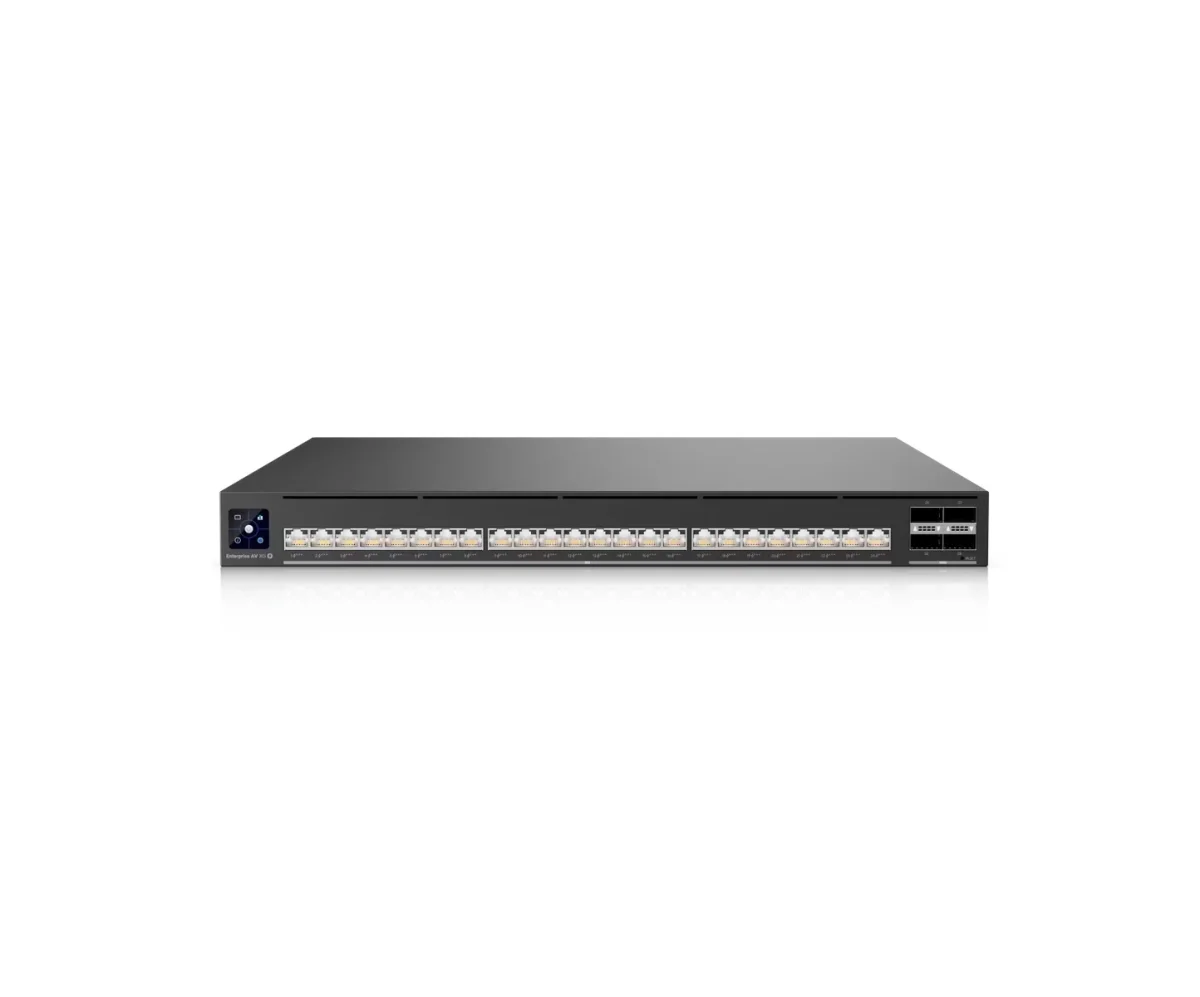

špičkový UniFi PoE L3 switch pro profesionální A/V instalace
Produkt spadá do "Unifi Enterprise Partner Program" - veškeré prodeje jsou podmíněny registrací projektu s vyplněním formuláře.

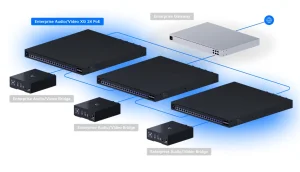

Switch navržený pro profesionální audio/video infrastruktury s vysokými nároky na výkon, stabilitu a přesnou synchronizaci. Nabízí 24× 10G PoE+++ portů pro napájení i přenos dat jediným kabelem a 4× 100G QSFP28 uplinky pro extrémně rychlé páteřní propojení. Ideální řešení pro konferenční centra nebo rozsáhlé AV instalace využívající moderní IP technologie.
Díky podpoře PTP časování, standardů SMPTE ST 2110, SDVoE a AES67 umožňuje přesně synchronizovaný přenos obrazu i zvuku v reálném čase. Integrovaný OCXO clock zajišťuje mimořádně stabilní časování a možnost připojení externího GPS Grandmaster zdroje přes SMA konektor posouvá synchronizaci na úroveň profesionálních vysílacích systémů. Technologie Etherlighting navíc usnadňuje orientaci v kabeláži a správu portů.
Dedikovaný OOB management port poskytuje oddělený přístup pro správu přes SSH i při nedostupnosti hlavní sítě. Konzolový port umožňuje přímý sériový přístup k CLI pro diagnostiku, konfiguraci a obnovu zařízení. PoE výkon umožní napájení rozsáhlých AV technologií, kamer nebo profesionálních endpointů z jednoho centrálního prvku infrastruktury.
(Poznámka: EAV-XG-24-PoE se dříve nazýval EAV-24-PoE. Jedná se pouze o aktualizaci názvu; nebyly provedeny žádné změny hardwaru.)
Klíčové vlastnosti
- široká podpora A/V protokolů - SMPTE ST 2110, SDVoE, Dante, AES67 a dalších
- PTP časování s přesným OCXO clockem
- 24x 10GbE RJ-45 portů s PoE+++ - vysokohustotní porty 10 GbE PoE+++ poskytují vysoký výstupní výkon a konektivitu pro náročná AV zařízení
- 100G uplink konektivita - 4 uplinkové porty QSFP28 umožňují vysokorychlostní agregaci napříč distribučními a základními vrstvami s rostoucí poptávkou po síti
- celkový PoE budget až 2150 W při sdíleném režimu (200–240 V AC) & 1850 W (100–120 V AC)

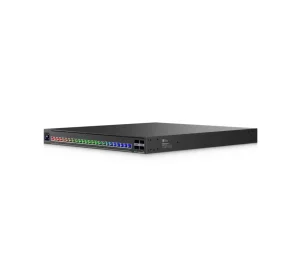

- porty s podsvícením Etherlighting - světelná indikace umístění portu, rychlost/linku a nativní VLAN/síť
- konzolový port pro CLI správu a diagnostiku
- načasování PTP - přesné časování AV sítě s režimy Grandmaster, Boundary a Transparent s obsahem SMA portu pro synchronizaci GPS

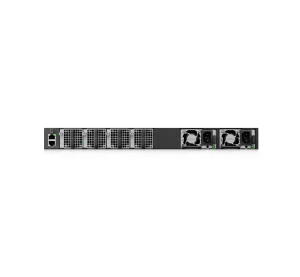

- redundantní napájení a chlazení - 2 napájecí zdroje vyměnitelné za provozu a inteligentní chlazení (4 hot-swap moduly ventilátorů) zajišťují spolehlivou provozuschopnost v kritických prostředích
- optimalizováno pro instalaci do 4sloupkového racku

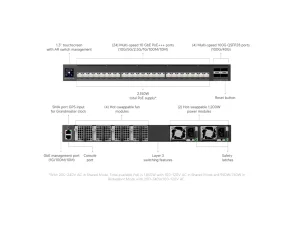

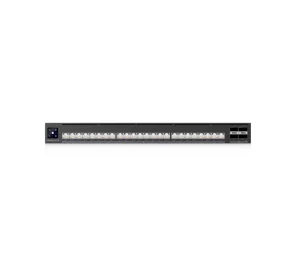

Rozložení portů:
- 1 GbE RJ-45 - 1x (1G/100M/10M)- pouze port pro správu OOB (management)-i když není k dispozici síťový přístup
- 10 GbE RJ-45 - 24x (vše PoE+++) (10G/5G/2,5G/1G/100M/10M) - 10/100M poloduplex není podporován
- 100G QSFP28 - 4x (100G/40G) - pro vysokorychlostní páteřní propojení (uplink)
- 1x konzolový port RJ-45 - přímý přístup k CLI přepínače pro rychlou diagnostiku, obnovu nebo konfiguraci
- 1x SMA konektor - vstup pro časový signál z GPS hodin (režim hodin Grandmaster s protokolem PTP-primární zdroj času pro síť) - precizní synchronizace času v A/V síti
Výkon:
Spínací kapacita switche: 1280 Gb/s
Rychlost směrování: 810 Mpps
Velikost vyrovnávací paměti paketů: 8 MB
Celková propustnost bez blokování: 640 Gb/s
Podporované VLAN: 1000
Velikost tabulky MAC adres: 32 000
Statické trasy IPv4: 512
Seznam řízení přístupu (ACL):
- IPv4: 256 pravidel
- MAC: 256 pravidel
Funkce vrstvy L3:
- DHCP server pro lokálně spravované sítě
- Inter-VLAN Routing (lokální sítě)
- statické směrování (lokální sítě)
Funkce vrstvy L2:
- agregace portů LACP
- STP & RSTP
- QoS (DSCP)
- PTPv2
- Pro AV profily (Play, Dante, Q-SYS, NDI, SDVoE, Shure, AES67, Crestron)
- pokročilá konfigurace IGMP (Querier, Fast Leave, Router Port)
- IGMP Snooping
- 802.1X Control
- ACL založené na MAC a izolace zařízení
- DHCP Snooping & Guarding
- limit rychlosti výstupu
- řízení toku
- Storm Control
- omezování rychlosti Multicast & Broadcast
- blokování adres MAC
- omezení portů na základě MAC adres
- ACL založený na protokolu IP a izolace sítě
- zrcadlení a izolace portů
- Jumbo rámce
- LLDP-MED
- Voice VLAN
- prevence smyček
Hardware:
Max. PoE výstup:až PoE+++ (802.3 bt až 90 W na port, typ 4, třída 8)
Celkový napájecí výkon PoE-budget:
- 200–240 V AC sdílený režim: 2150 W s dvěma moduly 1200 W
- 100–120 V AC sdílený režim: 1850 W s dvěma moduly 1200 W
- 200–240 V AC redundantní režim: 1050 W s dvěma moduly 1200 W
- 100–120 V AC redundantní režim: 850 W s dvěma moduly 1200 W
PoE porty:
Celkový PoE výkon-budget:až 2150 W (AC 200–240 V, sdílený režim)
Max. výkon PoE na port dle PSE:
- PoE (Power Protection Reader): 15,4 W - PoE+: 30 W - PoE++: 60 W - PoE+++: 90 W (na 1 port)
Management-správa:
Software:aplikace UniFi Network verze 9.1.120 nebo novější (pro implementaci pokročilých standardů a funkcí)
- plná konfigurace probíhá skrze centrální UniFi Network Server
Metoda napájení:2x univerzální AC vstup, 100–240 V AC, 50/60 Hz
Metoda vstupního napájení:2x AC vstup, napájecí moduly (zdroje) vyměnitelné za provozu
Redundance a chlazení:
- napájecí zdroje: 2× hot-swap 1200W AC/DC napájecí moduly, redundantní
- počet ventilátorů: 4 (40x40 mm) - moduly ventilátorů vyměnitelné za provozu (moduly pracují s redundancí 3+1)
Maximální spotřeba energie:150 W (bez PoE výstupů-zátěže), 2 400 W (včetně PoE výstupů-plné vytížení)
LED diody:Ethernet, PSU, ventilátor
Tlačítka:factory reset
LCM displej:1,3" dotykový displej (modul)
Technologie Etherlighting:
- inteligentní podsvícení portů a systémových stavů
- Ethernet, QSFP28 - barevná indikace stavu

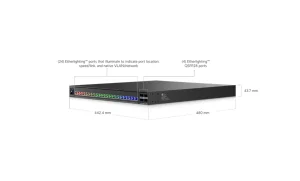

Rozměry (mm):442,4 × 480 × 43,7
Hmotnost (g):9850 (9950 s rack úchyty)
Barva:černá
Materiál pouzdra:SGCC ocel
Materiál uchycení:SGCC ocel
ESD ochrana:vzduch: ± 2 kV, kontakt: ± 8 kV
Odvod tepla:512 BTU/hod (bez PoE výstupu)
Okolní provozní teplota (°C):-5 až 40
Okolní provozní vlhkost:10 až 90 % bez kondenzace

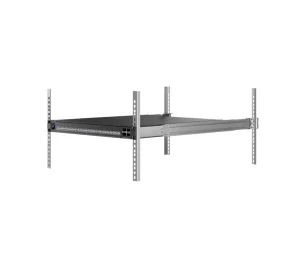

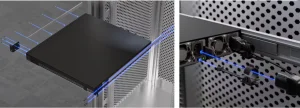

Form Factor:montáž do racku (1U plná hloubka) - pro optimální oporu vyžaduje 4sloupkový stojan (rack), středový držák nebo konzolovou polici u 2sloupkových stojanů (racků)

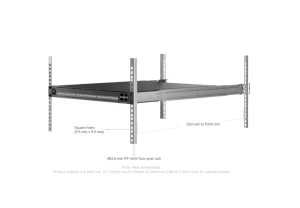

Podporovaná hloubka racku:čtyřsloupkové stojany (regály) 482,6 mm (19"), hloubka sloupků v rozmezí od 650 do 1 000 mm (25,6–39,4")
Použití:vnitřní
NDAA Compliant:ano

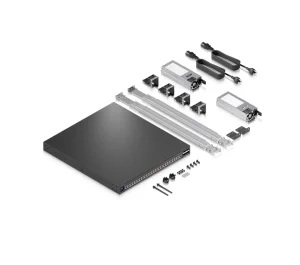

Obsah balení:
- UniFi Enterprise A/V XG 24 PoE switch
- 2x napájecí kabel
- 2x vyměnitelné napájecí moduly (hot-swap)-instalované v těle zařízení
- 4x vyměnitelné ventilátory (hot-swap)-instalované v těle zařízení
- instalační sada pro montáž do 1U racku (šroubky, kotvy, úchyty pro montáž do racku, 2x posuvné lišty+kolejnice atd.)-vhodné i pro 2sloupkové racky s držákem
- uživatelská příručka
